干式变压器温度控制器 |
|
||||||
产品概述 |
 |

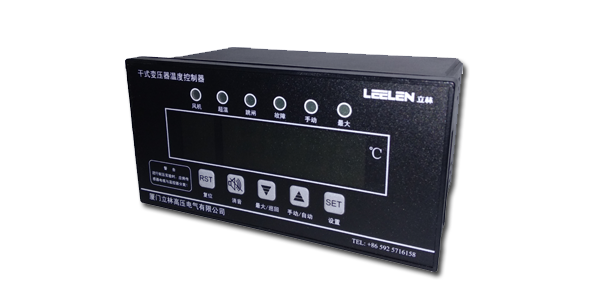

| 干式变压器温度控制器BWD-3KR是为风冷干式电力变压器可靠运行而设计的新一代多功能型温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。根据JB/T7631-2016标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有"黑匣子"功能，可记录温控器掉电前三个绕组的温度。带有RS485通讯功能，可将三相温度和运行状态远传 |
功能特点 |
|
| 三相温度测量，三相巡回显示/最大值显示，两种显示方式可手动切换 | 风机手动/自动控制两种状态显示、输出及相互切换 |
| 输入开路及故障自检显示并输出 | 冷却风机自动启停输出 |
| 超温报警显示并输出 | 超温跳闸显示并输出 |
| 各通道显示值数字补偿 | “黑匣子”功能 |
| 风机定时启停控制功能 | 风机手动开启后定时关闭功能 |
| 输出状态检测 | 门柜报警功能 |
| RS-485通讯功能 |
技术参数 |
|
| 环境温度 -25℃~+55℃ | 分辨力 0.1C。 |
| 相对湿度 <95%RH | 防护等级 IP40 |
| 电源电压 100-240V AC/DC | 精度等级 1级(温控器0.5级，传感器B级) |
| 电源频率 50Hz / 60Hz (土2Hz) | 控制输出容量 6A/250VAC， 6A/ 30VDC (阻性) |
| 传感器类型 Pt100(三线制) | 风机输出总容量 6A/250VAC(cosφ=0. 4) |
| 测量范围 -30. 0°C~240. 0°C | 外形尺寸 80mm X 160mmX 100mm(高X宽X深) |
| 温控器功耗 ≤8W | 开孔尺寸 76 mmX152mm(高X宽) |
