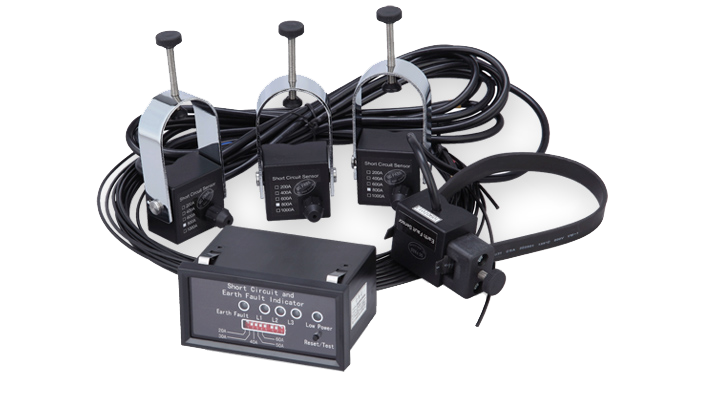

短路及接地故障指示器 |
|
||||||
产品概述 |
 |
| DJ-3100短路及接地故障指示器是用来检测短路及接地故障的设备。在环网配电系统中，特别是大量使用环网负荷开关的系统中，如果下一级配电网络系统中发生了短路故障或接地故障，上一级的供电系统必须在规定的时间内进行分断，以防止发生重大事故。通过使用本产品，可以标出发生故障的部分。维修人员可以根据此指示器的报警信号迅速找到发生故障的区段，分断开故障区段，从而及时恢复无故障区段的供电，可节约大量的工作时间，减少停电时间和停电范围 |
功能特点 |
|
| 采用高可靠性微控制芯片，监控时处于低功耗状态 | 采用无源传感器 |
| 超长寿命锂电池供电，并具有电池低压检测功能 | 三相独立检测 |
| 短路传感器使用光纤传送信号，隔离高压，安全可靠 | 带自锁型输出继电器 |
| 采用卡扣式安装结构安装方便 | 短路报警指示 |
| 接地报警指示 | 自动复位功能 |
| 测试/复位功能 | 报警信息远传功能 |
| 电池低电压报警指示 |
技术参数 |
|
| 短路报警电流 150A-1500A ±10％延时40ms | 接地报警电流 10A、20A、30A、40A、50A、60A ±10％ 延时40ms |
| 环境温度 -25~+55℃ | 自动复位时间 7s、1hrs、2hrs、4hrs |
| 湿度 ≤95％ | 接地导线长度 4m(标配) |
| 工作电源 锂电池3.6V/2.45Ah | 传导光纤长度 10m(MAX.) |
| 防护等级主控制器 IP40 | 外形尺寸 95×48×80mm |
| 防护等级传感器 IP65 | 输出继电器 120VAC 1A、30VDC 2A |
| 开孔尺寸 91×44mm |
